Prodotti

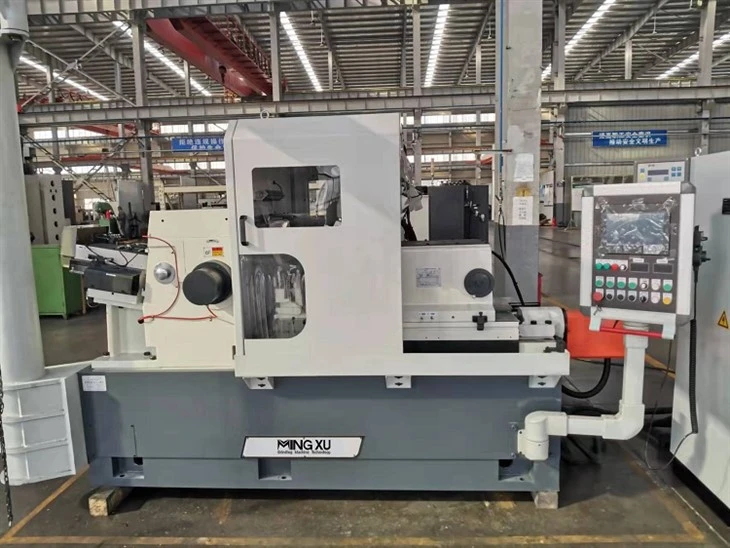

Rettificatrici senza centri CNC

Le rettificatrici senza centri CNC vengono utilizzate per la rettifica cilindrica esterna di parti rotanti senza supporto centrale. Il movimento relativo della ruota guida e della mola è controllato dal sistema CNC per ottenere la correzione geometrica del diametro esterno di pezzi con diverse gamme di dimensioni.

Invia la tua richiesta

Consegna veloce
Garanzia di qualità
Servizio clienti 24 ore su 24, 7 giorni su 7

introduzione al prodotto

Introduzione

Specifica

Nome del prodotto	Rettificatrici senza centri CNC
Modello	MX-M200	MX-M400	MX-M500
Avanzamento-a tuffo
Diametro di macinazione	5-100 mm	5-200 mm	5-200 mm
Massimo. Lunghezza di macinazione	190 mm	390mm	490mm
Attraverso-feed
Diametro di macinazione	5-100 mm	5-200 mm	5-200 mm
Specifiche della mola	P600x200(250)x305mm	P600x400x305mm	P600x500x305mm
Specifiche della ruota di regolazione	P350x200(300)x203mm	P350x400x203mm	P350x500x203mm
Velocità della mola	1100 giri/min	1100 giri/min	1100 giri/min
Regolazione della velocità delle ruote (continua)	10-200 giri/min	10-200 giri/min	10-200 giri/min
Regolazione dell'angolo di rotazione del telaio della ruota
Verticale	-2 gradi - +5 gradi	-2 gradi - +5 gradi	-2 gradi - +5 gradi
Orizzontale	-1 grado - +3 grado	-1 grado - +3 grado	-1 grado - +3 grado
Regolazione della quantità minima di avanzamento della mola	0,001 mm	0,001 mm	0,001 mm
Quantità minima di avanzamento del ravvivatore della mola	0,001 mm	0,001 mm	0,001 mm
Altezza dalla linea centrale del Gri. Ruota e reg. Ruota Per Riposo Lavoro	200 mm	200 mm	200 mm
Flusso d'acqua	100 l/min	200 l/min	200 l/min
Potenza totale
Motore della mola	22KW	30KW	37KW
Motore della ruota di regolazione	3KW	3KW	3KW
Motore della pompa dell'acqua	0,45 kW	0,45 kW	0,45 kW
Motore della pompa di lubrificazione	0,09KW	0,09KW	0,09KW
Motore separatore magnetico del liquido di raffreddamento	0,18 kW	0,18 kW	0,18 kW
Alimentazione elettrica	3N 50Hz 380V	3N 50Hz 380V	3N 50Hz 380V
Dimensioni della macchina (LxWxH)	3200x1785x1800mm	3300x1780x1900mm	3400x2100x1800 mm
Peso della macchina	Circa 7500Kg	Circa 9000Kg	Circa 10000Kg
Precisione (barre standard)
Rotondità	0,001 mm	0,001 mm	0,001 mm
Cilindricità	0,0018 mm	0,0018 mm	0,0018 mm
Rugosità	Ra0,16μm	Ra0,16μm	Ra0,16μm

Caratteristiche

Espansione della copertura della macchina

La larghezza della mola/ruota guida è stata ampliata da 200 mm a 500 mm, combinata con una struttura con altezza centrale di 200 mm, estendendo la gamma di diametri di lavorazione da 5–100 mm a 5–200 mm.

Avanzamento a livello-micron

L'unità minima per l'avanzamento della mola guida e la ravvivatura della mola è 0,001 mm. Una struttura a vite converte la rimozione del materiale in un controllo quantificabile in micro-passi.

Convergenza degli errori geometrici

Il pezzo non è bloccato né posizionato. Supportati dalla mola, dalla mola guida e dal supporto, i risultati di rotondità e cilindricità sono determinati principalmente dalla coerenza tra la traiettoria di ravvivatura e il movimento della ruota guida.

Applicazioni

Lavorazione di componenti automobilistici:Utilizzato per la rettifica continua dei diametri esterni di parti cilindriche come alberi di trasmissione, steli di valvole e aghi degli iniettori di carburante, per ottenere una geometria del diametro esterno coerente nella produzione di massa.

Produzione di cuscinetti:Utilizzato per la lavorazione dei diametri esterni di rulli e anelli di cuscinetti, riducendo l'impatto delle catene di serraggio e posizionamento sui risultati di cilindricità attraverso un metodo di supporto senza morsetto-.

Lavorazione di parti del sistema idraulico:Utilizzato per la lavorazione dei diametri esterni delle aste dei pistoni e dei nuclei delle valvole, per ridurre l'impatto della deformazione di bloccaggio sulla forma del diametro esterno nella lavorazione di pezzi con un rapporto tra lunghezza-e-diametro.

Lavorazione di pezzi meccanici di precisione:Utilizzato per la lavorazione dei diametri esterni delle colonne di guida e degli alberi ottici, per formare superfici di contatto di accoppiamento stabili con movimento lineare.

Domande frequenti

D: Come selezionare un modello di rettificatrice adatto al pezzo in lavorazione?

R: La selezione si basa sul diametro e sulla lunghezza del pezzo. Diversi modelli di macchina corrispondono a diverse configurazioni di larghezza della mola e della ruota guida.

D: Quali sono i requisiti per il pezzo grezzo?

R: Il diametro esterno del pezzo grezzo deve avere un contatto continuo per garantire che la mola guida e la mola possano stabilire una relazione stabile tra la traiettoria di alimentazione.

D: Quali fattori solitamente causano fluttuazioni dimensionali nella lavorazione?

R: Questi sono determinati principalmente dalla precisione di avanzamento della mola guida, dalle condizioni di ravvivatura della mola e dall'impatto del sistema di raffreddamento sull'apporto di calore della molatura.
